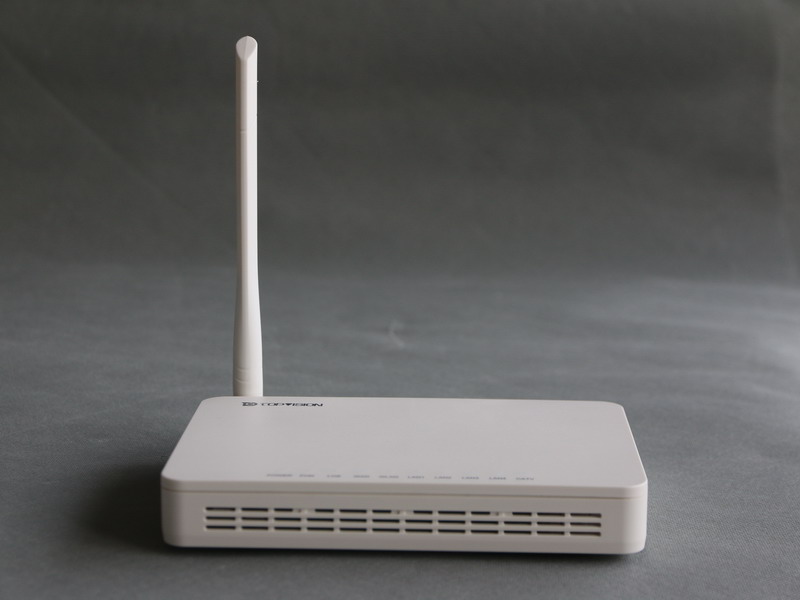

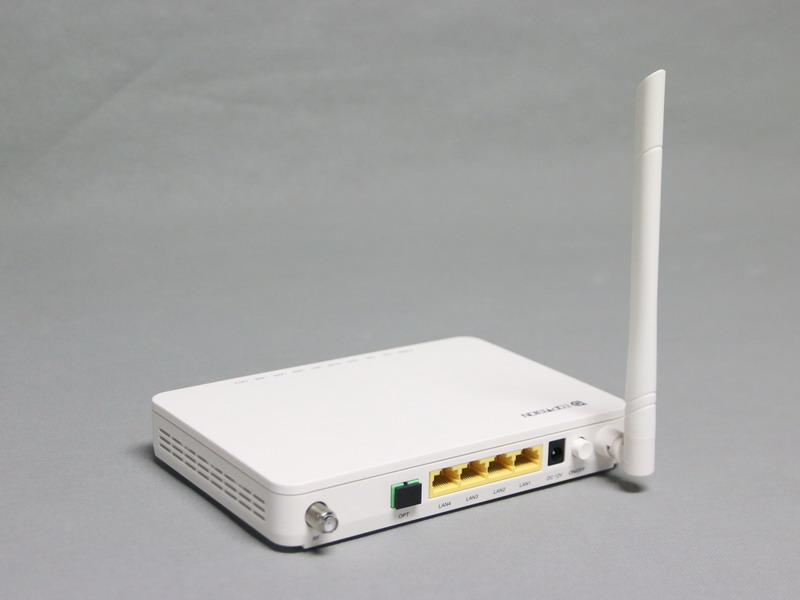

PN8626(GPON 1GE+3FE+RF+WIFI+WDM)

设备尺寸:179mmx122mmx28mm

输入电源:11V~14V DC,1A

最大功耗:<9w

工作温度:-10°C ~ +50°C

工作湿度:5% ~ 95% 无冷凝

  • PN8626产品是针对使用EPON/GPON技术的宽带接入市场,为满足广电运营商宽带接入、FTTH光纤到户的需求而设计的一款ONU。可应用在同时使用1310nm、1490nm、1550nm三种波长的广电FTTH系统中。集成WDM组件的PN8626可以应用在单纤三波的FTTH系统中。

    硬件规格

    尺寸(长××高)

    179mmx122mmx28mm

    光信号接入

    1×SC/APC GPON&CATV混合光输入口

    用户接口

    1GE + 3FE + RF

    指示灯

    POWER/PON/LOS/WAN/LAN/CATV

    机械按键

    复位Reset开关

    LED灯开关

    电源开关

    产品重量

    <0.5kg

    电源适配器输入

    100V240V AC50Hz60Hz

    整机供电

    11V14V DC1A

    最大功耗

    <6w

    WDM组件

    透射端工作波长

    15391565 nm

    反射端工作波长

    12601360 nm

    14801500 nm

    透射端隔离度

    >35dB

    反射端隔离度

    >20dB

    插入损耗

    (公共端-反射端)

    <0.8dB

    PON接口

    模块类型

    GPON Class B+(内置)

    收光灵敏度

    -27dBm

    工作波长

    上行1310nm,下行1490nm

    纠错功能

    前向纠错(FEC

    以太网口

    接口类型

    10/100/1000Base-T RJ45

    Trunk模式

    基于以太网口的VLAN Tag/Tag剥离

    VLAN模式

    支持4094VLAN (802.1Q)

    1:1 VLAN/ N:1 VLAN/ VLAN透传

    QinQ vlanVLAN Trunk

    MAC地址学习并支持限制

    WLAN接口

    工作模式

    IEEE 802.11 b/g/n(2.4G)

    天线模式

    2×2 MIMO

    天线增益

    5dBi

    接口速率

    最大300Mbps

    SSID

    SSID广播

    简化加密认证

    WPS功能

    CATV接口

    收光灵敏度

    -15dBm

    工作波长

    1100~1600 nm

    增益控制

    默认AGC@-8dBm~+2dBm,可设置AGC/MGC

    RF接口

    接口类型

    公制 F 75欧姆阻抗

    工作频率

    45~1003 MHz

    输出电平1

    76±2dBuV

    MER1

    >34dB

    C/N2

    >47dB

    C/CTB2

    >65dB

    C/CSO2

    >60dB

    反射损耗

    >12dB

    环境参数

    工作环境温度

    -10°C ~ +50°C

    工作环境湿度

    5% ~ 95% 无冷凝


    注1:Pin= -8dBm, 59CH PAL-D, 256QAM,OMI=3.5%

    注2:Pin= -2dBm, 59CH PAL-D, OMI=3.5%


  • 符合中国电信CTC 2.1&3.0规范 及 中国广电FTTH等互联互通相关标准

    符合CTC 2.1&3.0 &广电EPON MIB规范,获得中国SRRC认证,CCC认证,工信部入网许可证,中国广电认证等多项认证资质和测试报告。可以满足广达运营商多种PON网络组网以及异厂商设备互联互通的应用需求。 符合IEEE 802.3ah 并具备中国工业和信息化部颁发的电信设备进网许可证。 符合CTC 2.1&3.0 &广电EPON …

    符合中国电信CTC 2.1&3.0规范 及 中国广电FTTH等互联互通相关标准

    符合CTC 2.1&3.0 &广电EPON MIB规范,获得中国SRRC认证,CCC认证,工信部入网许可证,中国广电认证等多项认证资质和测试报告。可以满足广达运营商多种PON网络组网以及异厂商设备互联互通的应用需求。 符合IEEE 802.3ah 并具备中国工业和信息化部颁发的电信设备进网许可证。 符合CTC 2.1&3.0 &广电EPON …

    智能芯片方案及支持定制化网关功能

    高性价比且技术先进的Soc芯片解决方案,可满足运营商智能化网络的部署需要。可定制化的网关功能可完美支持,全面的三网合一服务,包括语音,视频(IPTV或者VoD)和高速互联网接入服务。 如上图所示,ONU内可集成多个虚拟WAN接口,满足运营商部署单个ONU来实现多业务的应用需求。 主要特性包括: PPPoE/ Static IP/ DHCP 多业务承载W…

    智能芯片方案及支持定制化网关功能

    高性价比且技术先进的Soc芯片解决方案,可满足运营商智能化网络的部署需要。可定制化的网关功能可完美支持,全面的三网合一服务,包括语音,视频(IPTV或者VoD)和高速互联网接入服务。 如上图所示,ONU内可集成多个虚拟WAN接口,满足运营商部署单个ONU来实现多业务的应用需求。 主要特性包括: PPPoE/ Static IP/ DHCP 多业务承载W…

    支持TR-069协议

    TR069 定义了一套全新的网管体系结构,包括“管理模型”, “交互接口”, “管理参数”,在很大程度上减少了网络产品的运维成本。它在 CPE(Custome Premise Equipment,用户侧设备)和 ACS(Auto Configuration Server,自动配置服务器)之间定义了一种机制,该机制包含了 CPE 的安全自动配置功能,并在此基础上整合了其他的一些对于 CPE 的管…

    支持TR-069协议

    TR069 定义了一套全新的网管体系结构,包括“管理模型”, “交互接口”, “管理参数”,在很大程度上减少了网络产品的运维成本。它在 CPE(Custome Premise Equipment,用户侧设备)和 ACS(Auto Configuration Server,自动配置服务器)之间定义了一种机制,该机制包含了 CPE 的安全自动配置功能,并在此基础上整合了其他的一些对于 CPE 的管…

    2.4G 2*2 MIMO WIFI

    PN8626 系列 ONU, 内部集成 WIFI 功能模块, 可搭建符合 IEEE 802.11 b/g/n标准的无线局域网, 可使 ONU 在收发 PON 信号的同时给终端提供无线网络的接入功能。 校准是每台产品的 WIFI 模块在生产检测中必须做的工序,主要是校准频偏和功率。原因是芯片本身,晶振本身,以及射频链路本省存在差异,为了使产品性能达到最优状态,需要使用专用仪器进行…

    2.4G 2*2 MIMO WIFI

    PN8626 系列 ONU, 内部集成 WIFI 功能模块, 可搭建符合 IEEE 802.11 b/g/n标准的无线局域网, 可使 ONU 在收发 PON 信号的同时给终端提供无线网络的接入功能。 校准是每台产品的 WIFI 模块在生产检测中必须做的工序,主要是校准频偏和功率。原因是芯片本身,晶振本身,以及射频链路本省存在差异,为了使产品性能达到最优状态,需要使用专用仪器进行…

    高性能CATV调幅光接收机

    PN8626内置的CATV调幅光接收机性能优异,功能完善,获得了中国广电业内首张“中国广电认证”有线电视系统入户型光接收机产品认证证书。此证书为中国广播影视行业目前唯一的第三方自愿性产品认证。 PN8626系列ONU,内部集成CATV功能模块,实现输入至用户终端CATV光信号的接收,并转换成RF信号,接入机顶盒,完成用户收看电视的需求。 其中,CATV入光接口默认…

    高性能CATV调幅光接收机

    PN8626内置的CATV调幅光接收机性能优异,功能完善,获得了中国广电业内首张“中国广电认证”有线电视系统入户型光接收机产品认证证书。此证书为中国广播影视行业目前唯一的第三方自愿性产品认证。 PN8626系列ONU,内部集成CATV功能模块,实现输入至用户终端CATV光信号的接收,并转换成RF信号,接入机顶盒,完成用户收看电视的需求。 其中,CATV入光接口默认…

    内置高性能PWDM组件

    PWDM组件用于光模块的封装,可实现1550,1490/1310两通信窗光信号的合波(复用)与分波(解复用),使单根光纤传输容量倍增,还可实现单纤双向通信,广泛应用于光纤网络升级、扩容或引入综合新业务(广播电视、电信、互联网三网合一PON)等方面。 产品特点·低插入损耗·低偏振相关损耗·高波长带宽隔离度·环境稳定性好 PWDM组件用于…

    内置高性能PWDM组件

    PWDM组件用于光模块的封装,可实现1550,1490/1310两通信窗光信号的合波(复用)与分波(解复用),使单根光纤传输容量倍增,还可实现单纤双向通信,广泛应用于光纤网络升级、扩容或引入综合新业务(广播电视、电信、互联网三网合一PON)等方面。 产品特点·低插入损耗·低偏振相关损耗·高波长带宽隔离度·环境稳定性好 PWDM组件用于…

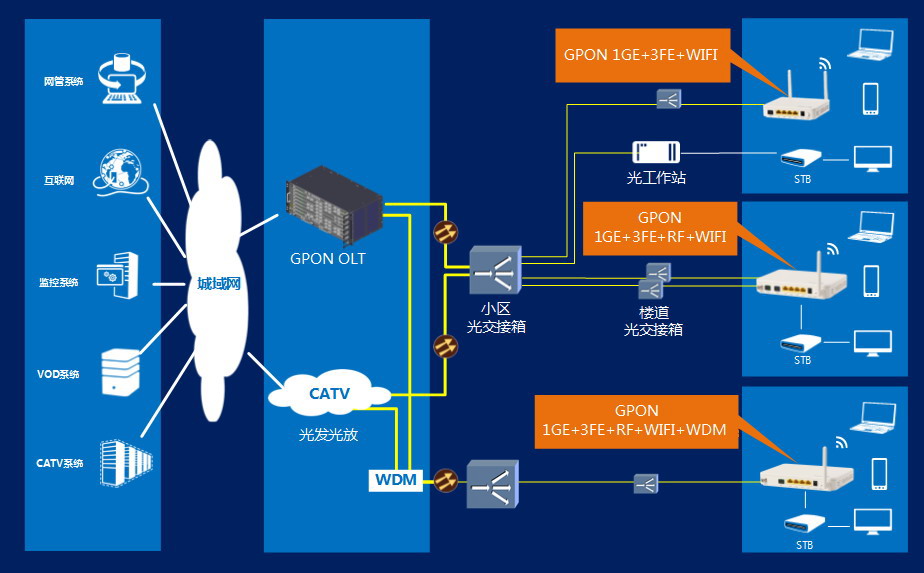

  • PN8626(GPON 1GE+3FE+RF+WIFI+WDM)可应用于基于GPON的单纤三波FTTH组网场景中。如下图所示
