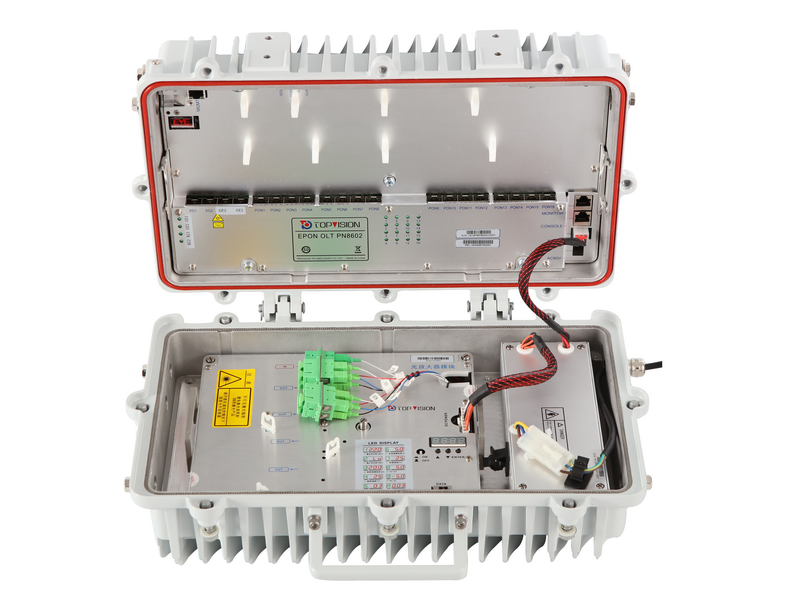

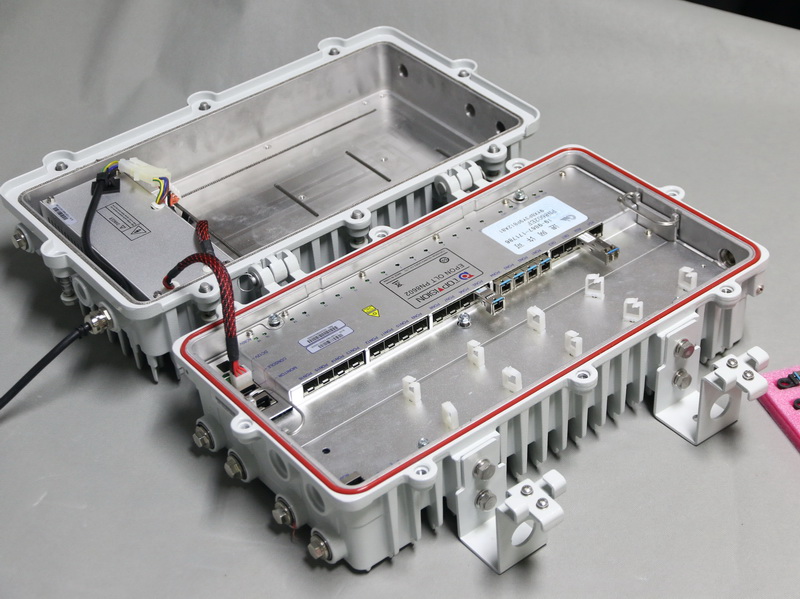

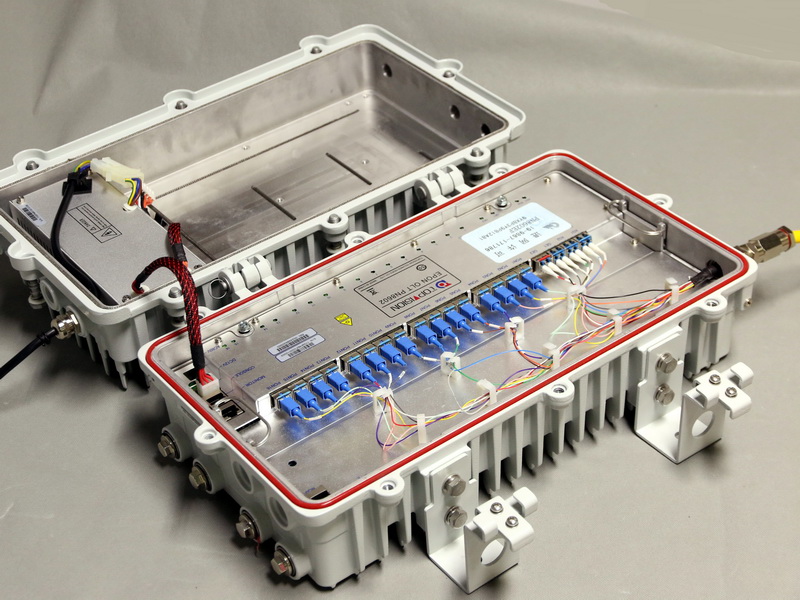

PN8602EF主要由OLT（光线路终端）模块、电源模块和光纤放大器( Optical Fiber Amplifier ,OFA)模块 组成。可以通过不同的模块配置提供不同的功能。
整机规格：
|
描述 |
参数 |
|
尺寸(W/ H/ D) |
436 x 243 x 185 mm（不含安装支架） 436 x 352x 185 mm（含安装支架） |
|
整机重量 |
14.60kg（满配） |
|

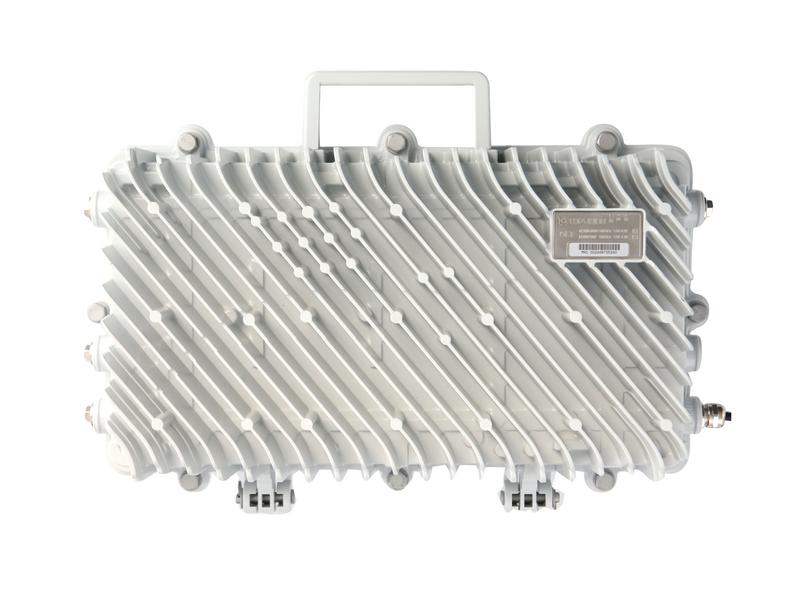

材质 |
ADC12（YL113）压铸铝合金 |
|
喷涂工艺 |
阿克苏喷塑处理 |
|
防护等级 |
IP68 |
|
防雷等级 |
4级 |
|
储存温度 |
-40℃～+85 ℃ |
|
相对湿度 |
10%～90% RH |
|
整机功耗 |
<75W（不含OFA） <141W（满配 OLT+OFA） |
|
供电方式 |
AC110V/220V（90V～264V）供电 |
|
过流保护 |
≥15A |
|
设备接地 |
提供外壳接地端子 |
|
OLT上联接口 |
2*10GE SFP+, 2*GE SFP |
|
OLT业务接口 |
8或16*EPON SFP |
|
OFA上联接口 |
1* SC/APC 1550nm CATV光信号 |
|
OFA业务接口 |
8或16* SC/APC 1550nm CATV光信号 |
POWER电源模块
|
描述 |
参数 |
|
尺寸(W/ H/ D) |
200 x 82 x 42mm |
|
工作温度 |
-40℃～+75℃ |
|
相对湿度 |
10%～90% RH |
|
额定输入 |
AC110V/AC220V |
|
工作范围 |
AC90V～264V，50～60Hz |
|
输出功率 |
>141W |

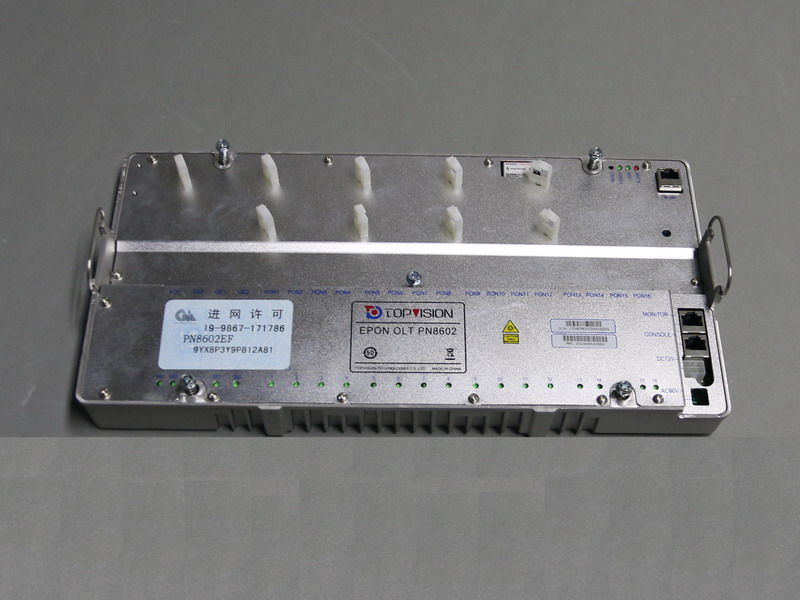

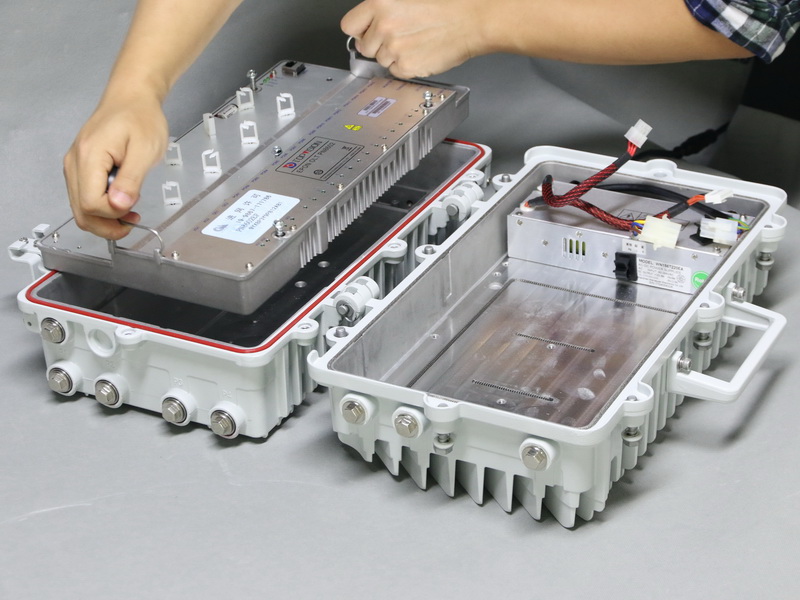

OLT内胆模块
|
模块型号 |
PN8602-EF-8 |
PN8602-EF-16 |
|

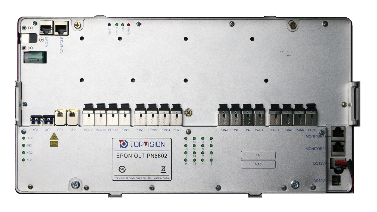

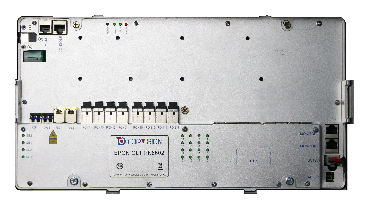

模块外观 |
|
 |
|
主板型号 |
MEFB |
MEFA |
|
尺寸(W/ H/ D) |
402 x 214 x 50 mm |
402 x 214 x 50 mm |
|
工作温度 |
-40°C～+65°C |
-40°C～65°C |
|
相对湿度 |
10%～90% RH |
10%～90% RH |
|
模块功耗 |
约70W |
约75W |
|
最大背板带宽 |
75Gbps |
95Gbps |
|
最大交换容量 |
60Gbps |
76Gbps |
|
MAC表项 |
32K |
32K |
|
以太上联接口 |
2*10GE SFP+ 兼容GE SFP光/电模块 2*GE SFP |
2*10GE SFP+ 兼容GE SFP光/电模块 2*GE SFP |
|

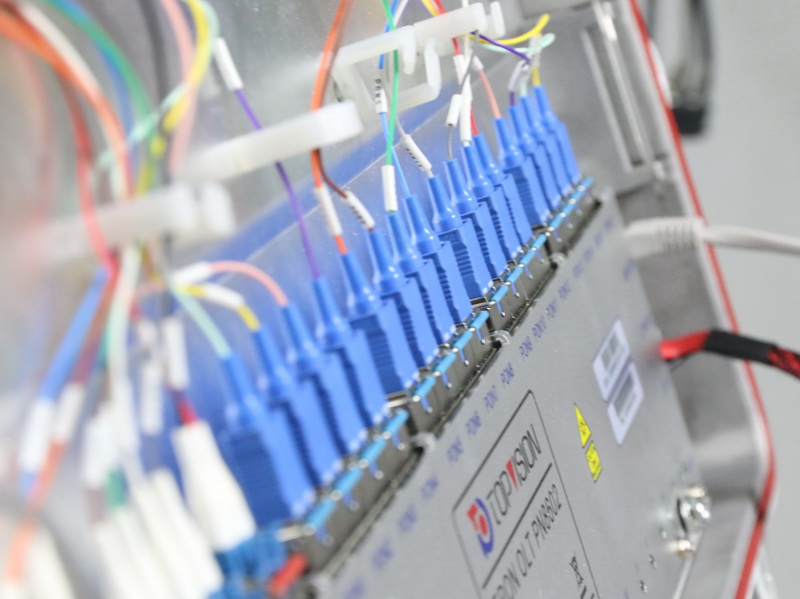

PON接口 |
8*EPON SFP 支持PX 20+光模块 |
16*EPON SFP 支持PX 20+光模块 |
|
配置管理 |
支持命令行接口、Console口、Telnet、SSH配置管理 支持SNMPv2/ v3 支持SNTP网络时间协议 可通过FTP进行软件升级 调试输出Debug 远程管理内置OFA内胆模块 |
支持命令行接口、Console口、Telnet、SSH配置管理 支持SNMPv2/ v3 支持SNTP网络时间协议 可通过FTP进行软件升级 调试输出Debug 远程管理内置OFA内胆模块 |

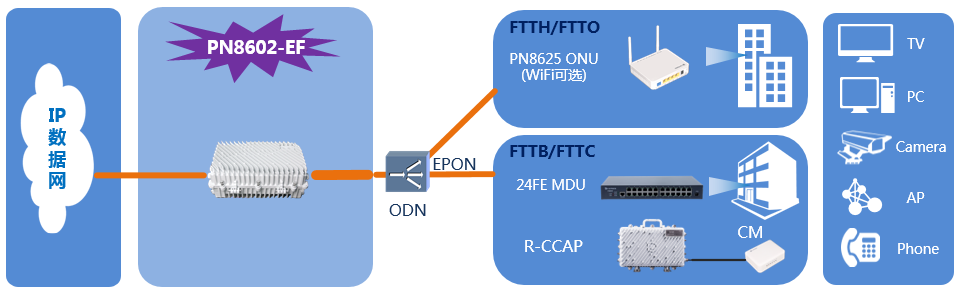

PN8602-EF作为野外型EPON光接入局端汇聚设备，定位于下移到接入网中的网格节点处，节省大量骨干光纤资源，构建全光网络。该设备向下采用EPON连接ONU设备或P2P方式接入用户的各种业务；向上以Ethernet方式接入到各业务的承载和核心网络。
PN8602-FE提供完整的FTTx接入方案，适应用于边远农网，小型园区网汇聚层，将众多的接入设备、交换机和大量用户经过一次汇聚后再接入到核心层，扩展核心层接入用户的数量，简化网络结构，提高网络的可靠性。
