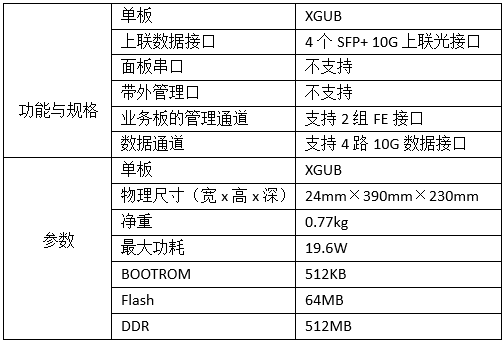

XGUB 10GE上联业务板

设备尺寸:24mm×390mm×230mm


板卡净重:0.77kg

最大功耗:19.6W


工作温度:-10~55ºC (70~106kPa)

工作湿度:10%~90%(无凝结)





  • 万兆上联版XGUB是4路10GE上行接口板,给用户提供4个10GE上行的光接口。


  • 特性描述

    同时具有4个10GE接口,此SFP+接口兼容GE的SFP模块,在设备部署的初期可直接当作千兆上联板使用(搭配GE的SFP光模块),避免设备频繁升级,达到节省设备槽位、提高机框接入能力的目的。

    特性描述

    同时具有4个10GE接口,此SFP+接口兼容GE的SFP模块,在设备部署的初期可直接当作千兆上联板使用(搭配GE的SFP光模块),避免设备频繁升级,达到节省设备槽位、提高机框接入能力的目的。

  • XGUB板指示灯含义

    丝印名称

    LED颜色

    状态

    描述

    PWR

    绿色

    常亮

    指示本单板供电状态正常

    指示本单板未供电或者供电异常

    RUN

    绿色

    慢闪

    指示本单板的CPU处于正常运行状态

    快闪

    指示本单板的CPU处于初始化状升级中,不可拔出或重启

    ALM

    红色

    常亮

    指示本单板有告警

    指示本单板无告警

    XG[1:4]

    绿色

    常亮

    指示当前XG口数据链路已经建立(Link

    闪烁

    指示当前XG口有数据收发(ACT

    指示当前XG口没有建立连
