MPUB - 主控板卡

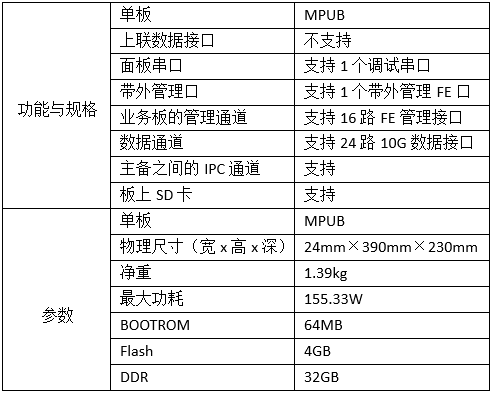

设备尺寸：24mm×390mm×230mm

板卡净重：1.39kg

最大功耗：155.33W

工作温度：-10～55ºC (70～106kPa)

工作湿度：10％～90％(无凝结)

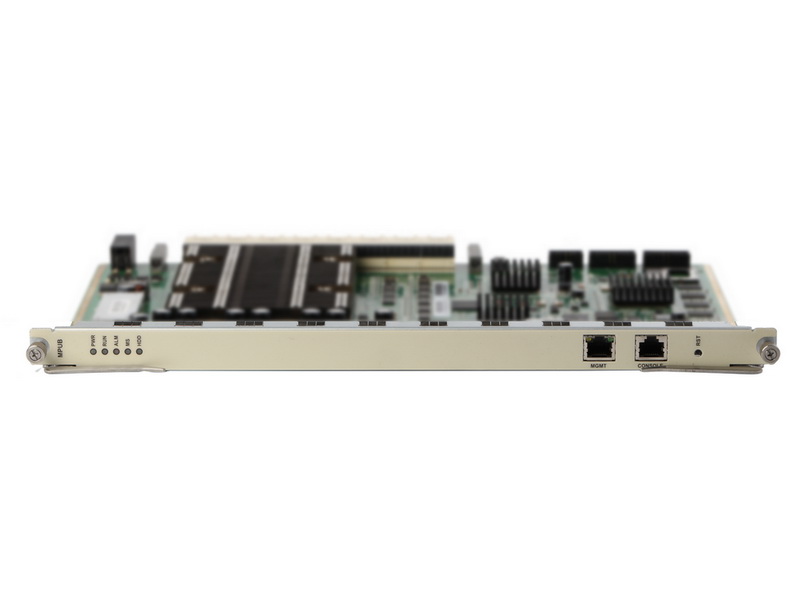

MPUB主控单元板是系统控制和业务交换汇聚的核心，完成对整个产品的配置、管理和控制，同时实现简单路由协议等功能。单板的数据交换芯片自带24个10G接口，通过背板和业务槽位的板卡进行数据通信。面板提供一个带外管理FE口、一个本地调试串口。

MPUB单板指示灯说明

丝印名称	LED颜色	状态	描述
PWR	绿色	常亮	指示本单板供电状态正常
PWR	绿色	灭	指示本单板未供电或者供电异常
RUN	绿色	慢闪	指示本单板的CPU处于正常运行状态
RUN	绿色	快闪	指示本单板的CPU处于初始化状升级中，不可拔出或重启
ALM	红色	常亮	指示本单板有告警
