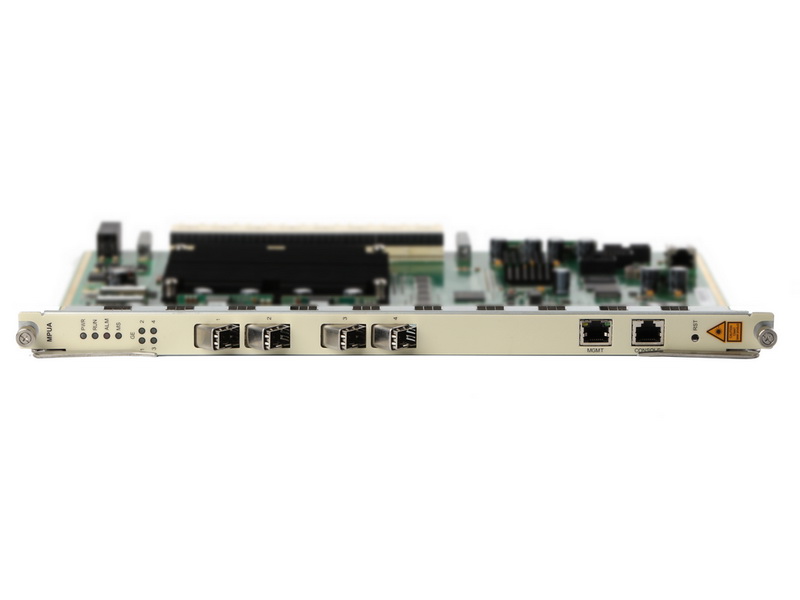

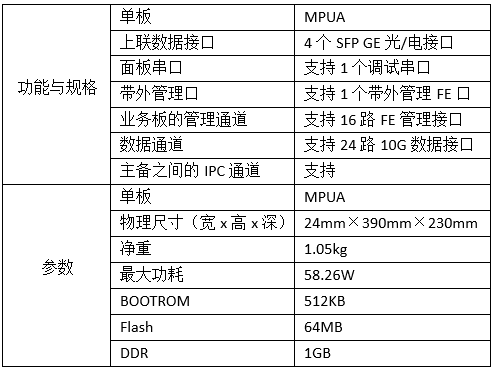

MPUA主控单元板集成主控与上联接口功能于一体，是系统控制和业务交换汇聚的核心，完成对整个产品的配置、管理和控制，同时实现路由和三层协议等功能。单板的数据交换芯片自带24个10G接口和4个GE接口，10G接口通过背板和业务槽位的板卡进行数据通信，GE接口引出到面板。面板提供一个带外管理FE口、一个本地调试串口和4个上联GE接口。
MPUA单板指示灯说明
|
丝印名称 |
LED颜色 |
状态 |
描述 |
|
PWR |
绿色 |
常亮 |
指示本单板供电状态正常 |
|
灭 |
指示本单板未供电或者供电异常 |
||
|
RUN |
绿色 |
慢闪 |
指示本单板的CPU处于正常运行状态 |
|
快闪 |
指示本单板的CPU处于初始化状升级中，不可拔出或重启 |
||
|
ALM |
红色 |
常亮 |
指示本单板有告警 |
|
灭 |
指示本单板无告警 |
||
|
MS |
绿色 |
常亮 |
指示当前主控交换板是Master板 |
|
灭 |
指示当前主控交换板是Slave板 |
||
|
GE[1:4] |
绿色 |
常亮 |
指示当前GE端口数据链路已经建立（Link） |
|
快闪 |
指示当前GE端口有数据收发（ACT） |
||
|
灭 |
指示当前GE端口没有建立连接 |
||
|
FE |
黄色 |
常亮 |
指示当前管理口速率为100Base-TX |
|
灭 |
指示当前数据口为10Base-TX或者没有连接 |
||
|
绿色 |
常亮 |
指示当前管理口已经连接上（Link） |
|
|
闪烁 |
指示当前管理口有数据收发（ACT） |
